Description
Présentation du produit

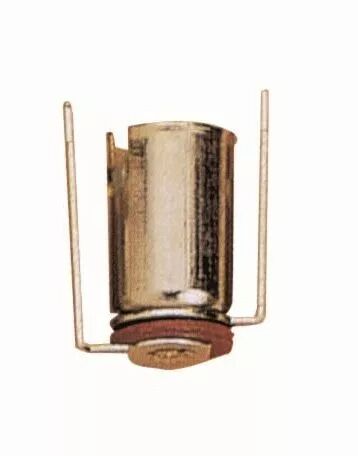

Cette douille reçoit une lampe miniature BA9s dans le circuit de l'appareil. La version à picots à 90° détermine l'orientation des sorties et doit correspondre à l'implantation prévue.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126984
- Référence Orbitec complémentaire : DO 9871
- Culot : BA9s
- Tension : 12 V
- Courant : 2 A
- Montage : Sur circuit imprimé
- Sorties : Picots à 90°
- Entraxe de montage : 10 mm
Utilisation et conseils pratiques
Reconnaître BA9s BA9s désigne un culot miniature à baïonnette. Il se distingue des petits culots à vis E10 ; vérifiez la désignation de la lampe et la forme du support.
Vérifier le circuit imprimé Le circuit imprimé porte les points de connexion de l'appareil. La position des sorties, leur orientation et l'espace disponible doivent correspondre à la douille avant montage.
Choisir la tension de la lampe Le calibre 12 V concerne la douille. La tension de fonctionnement de la lampe doit correspondre à celle de son alimentation ; la douille ne transforme pas la tension.
