Description
Présentation du produit

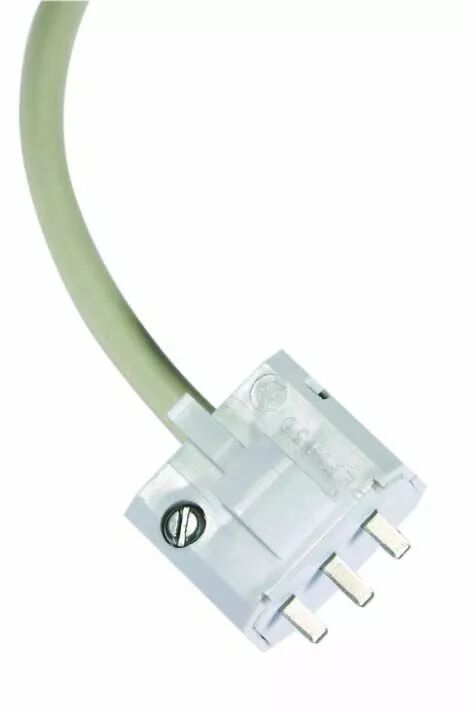

La fiche Orbitec ACC 1136 permet de raccorder un luminaire à un point de connexion DCL compatible.
Cette version possède un câble H05VV-F prémonté de 30 cm à 2 conducteurs de 0,75 mm².
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144435
- Référence Orbitec complémentaire : ACC 1136
- Type : Fiche DCL
- Pôles : 2 pôles
- Couleur : Blanc
- Tension : 230 V
- Calibre de la fiche : 6 A
- Dimensions : 30 x 31 x 18 mm
- Câble prémonté : H05VV-F 2 x 0,75 mm²
- Longueur du câble : 30 cm
- Conducteur de terre : Non
Utilisation et conseils pratiques
Comprendre le DCL DCL signifie dispositif de connexion pour luminaires. Il permet de brancher le luminaire sur un point de connexion équipé du système correspondant, à l'aide d'une fiche DCL.
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre. Un cordon à deux conducteurs convient à un luminaire conçu pour cette protection ; il ne remplace pas un cordon avec terre sur un appareil de classe I.
Prévoir la liaison au luminaire Les 30 cm de câble doivent suffire pour atteindre les bornes sans traction. Le calibre de 6 A concerne la fiche ; vérifiez aussi les limites du câble et du luminaire.
