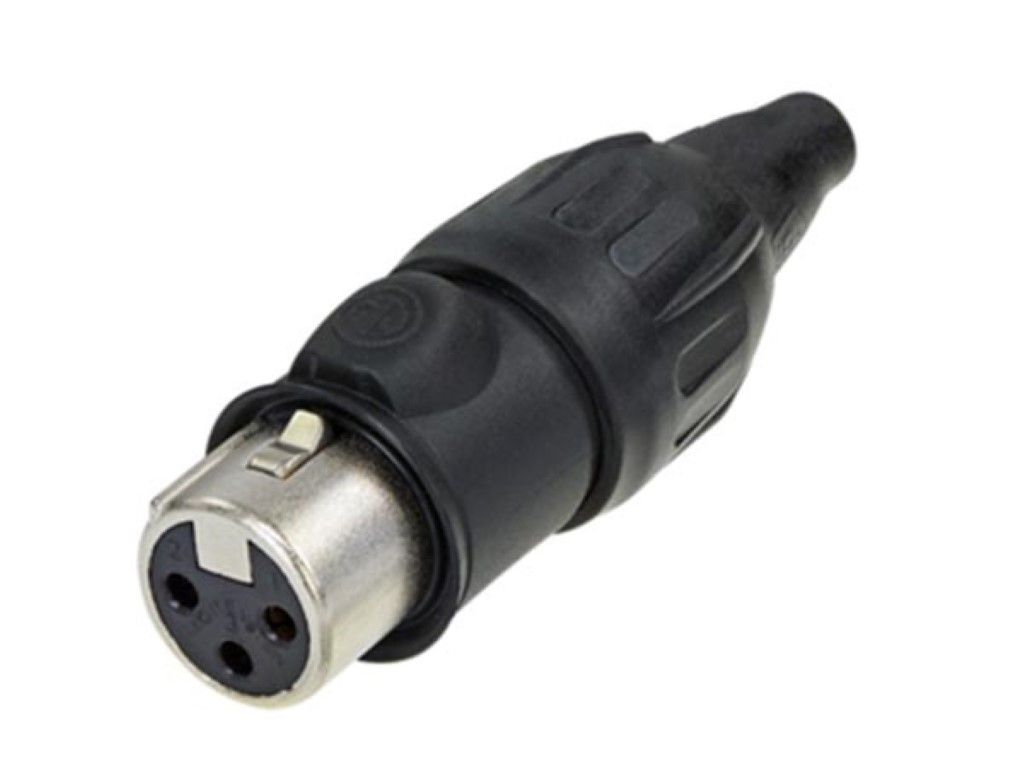

L'industrie du divertissement innovante est en évolution permanente pour répondre à la demande croissante des systèmes d'interconnexion. Des connecteurs étanches pour les applications lourdes dans des environnements de divertissement hostiles sont très demandés, tels que des systèmes de sonorisation, éclairage, signalisation et écrans LED. Pour cette raison, Neutrik a lancé la nouvelle série de connecteurs TRUE OUTDOOR PROTECTION (TOP). La nouvelle série comprend les produits bien connus powerCON TRUE1, etherCON et XLR conformes à la norme IP65 et à la norme UL50E afin d'éviter toute dégradation due aux rayonnements UV. Connecteur de câble femelle à 3 pôles, TRUE OUTDOOR PROTECTED (TOP) Le connecteur de câble XLR de la série X-TOP pour utilisation en extérieur est résistant aux UV et IP65 en état connecté à un connecteur de câble XLR TOP. Contacts dorés sont standard.
outdoor protection according to IP65 and UL50E (in combination with a TOP range counterpart)
Caractéristiques
connexion
type
électrique
- capacitance entre contacts : 4 pF
- résistance de contact : 3 mO
- résistance diélectrique : 1.5 kVdc
- résistance d'isolement : > 10 GO (initial)
- courant nominal par contact : 15 A
- tension nominale : < 50 V
mécaniques
- câble O.D. : 5.0 - 8.0 mm
- force d'insertion : 20 N
- force d'extraction : 20 N
- durée de vie : > 1000 cycles de connexion
- taille de câble : max. 1.5 mm²
- section de câble : max. 16 AWG
- câblage : contacts à souder
- verrouillage (mécaniques) : verrouillage à ressort
matériau
- capuchon : caoutchouc résistant aux UV
- revêtement des contacts : 0.2 µm Au over 2 µm Ni
- contacts : laiton (CuZn39Pb3)
- connexion (matériau) : polyamide (PA 6.6 30 % GR)
- verrouillage (matériau) : St3K32 (latch) / Ck 67 (spring)
- coque : zinc diecast (ZnAI4Cu1)
- revêtement de la coque : nickelé
- décharge de traction : polyacetal (POM)
- gaine : caoutchouc résistant aux UV
environnement
- normes : UL
- inflammabilité : UL94 V-0
- conformité à la norme : IEC 61076-2-103
- classe de protection : IP65, UL50E
- soudabilité : conforme à la norme IEC 68-2-20
- plage de température : de -30 °C à +80 °C
