Description
Présentation du produit

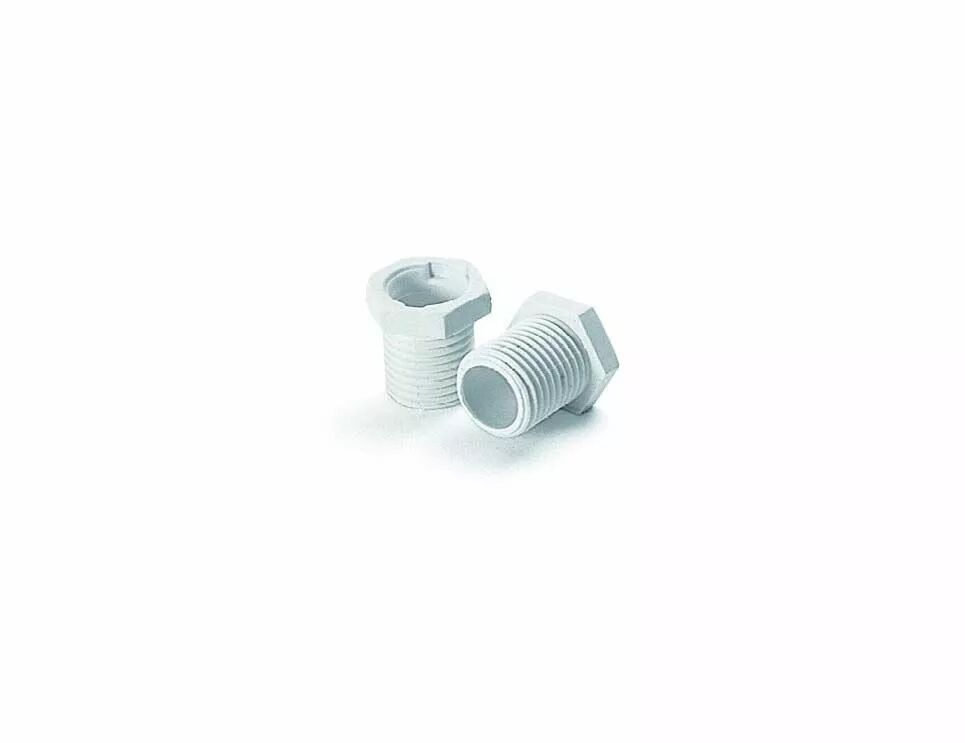

Le raccord Orbitec ACC 2343 sert à l'assemblage de composants de luminaire utilisant un raccord M10 x 1.
Le passage central permet de faire cheminer les conducteurs à travers la liaison, sous réserve de leur encombrement et des protections prévues.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141114
- Référence Orbitec complémentaire : ACC 2343
- Type : Raccord fileté creux à tête hexagonale
- Filetage : Mâle M10 x 1
- Couleur : Blanc
- Matière : Plastique
- Longueur filetée : 10 mm
- Épaisseur de tête : 3 mm
- Longueur totale : 13 mm
- Diamètre du passage : 7 mm
Utilisation et conseils pratiques
Comprendre M10 x 1 M10 x 1 désigne un diamètre nominal de 10 mm et un pas de 1 mm. Le diamètre seul ne suffit pas : les deux pièces doivent posséder le même pas de filetage.
Choisir la longueur filetée Les 10 mm filetés doivent convenir à l'épaisseur et à la profondeur du montage. L'épaisseur de tête de 3 mm s'ajoute à la partie engagée.
Choisir plein ou creux Le passage du raccord doit laisser la place au câble sans écraser son isolation. La tête et le filetage assurent la liaison mécanique, pas le serrage du câble.
