Description
Présentation du produit

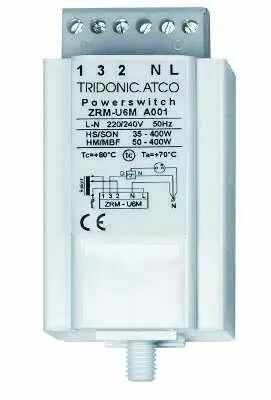

Ce relais commute le niveau de puissance d'un appareillage compatible sans interrompre l'éclairage. Il peut servir à réduire l'intensité de l'éclairage résidentiel ou de voirie pendant les périodes de faible fréquentation.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126702
- Référence Orbitec complémentaire : ACC 5404
- Fonction : Relais de réduction de puissance
- Type : ZRM U6L
- Commande : Avec ligne de commande
- Alimentation : 198 à 254 V AC, 50/60 Hz
- Appareillage associé : Ballast ferromagnétique avec prise de puissance
- Lampes sodium haute pression : 35 à 400 W
- Lampes mercure : 50 à 400 W
- Tension nominale des contacts : 250 V
- Courant nominal des contacts : 6 A avec cos phi = 0,5 ; 16 A avec cos phi = 1
- Échauffement propre : 8 K
- Température minimale Ta : -30 °C
- Température Tc : 80 °C
- Temporisation de démarrage : À assurer par la commande externe
Utilisation et conseils pratiques
Prévoir la commande externe Ce modèle utilise une ligne de commande. Le délai de fonctionnement initial à pleine puissance doit être réalisé par le dispositif externe, par exemple un relais temporisé de la commande centrale.
Choisir le ballast associé Le relais agit sur un ballast ferromagnétique doté d'une prise de puissance. Il ne constitue pas un variateur universel pour lampe LED ni un ballast électronique.
Démarrer à pleine puissance La lampe doit démarrer à 100 % avant réduction. Respectez la temporisation du système de commande pour assurer ce démarrage.
Préparer le remplacement Comparez l'encombrement, les fixations et les connexions au montage existant. Suivez le schéma propre à la référence et les limites de longueur du câblage de lampe.
