Description
Présentation du produit

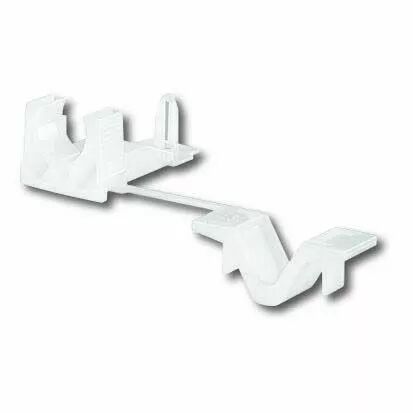

Le serre-câble Orbitec ACC 1240 complète le montage du bornier assorti. Il maintient le câble et limite la transmission des efforts de traction au raccordement.
La fixation s'effectue avec des vis autotaraudeuses dont la longueur et la forme se choisissent selon le support.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144604
- Référence Orbitec complémentaire : ACC 1240
- Type : Serre-câble à visser
- Diamètre de câble : 6 à 10 mm
- Borniers associés : 144601 / ACC 1228
- Vis de fixation : Autotaraudeuses ISO 1481 - St 3,5 - C/F
- Référence normative : EN 60598 § 5.2.10.1
Utilisation et conseils pratiques
Préserver les connexions Le maintien doit agir sur la gaine du câble pour éviter de transmettre une traction aux bornes. Il ne remplace pas le raccordement électrique ni la fixation du luminaire à son support.
Vérifier le diamètre extérieur La plage 6 à 10 mm concerne l'encombrement du câble avec sa gaine. Elle ne correspond pas à la section de cuivre exprimée en mm².
Choisir les vis de montage La longueur des vis doit convenir à l'épaisseur du support et à l'espace libre derrière celui-ci. Vérifiez ces dimensions avant de préparer la fixation.
