Description
Présentation du produit

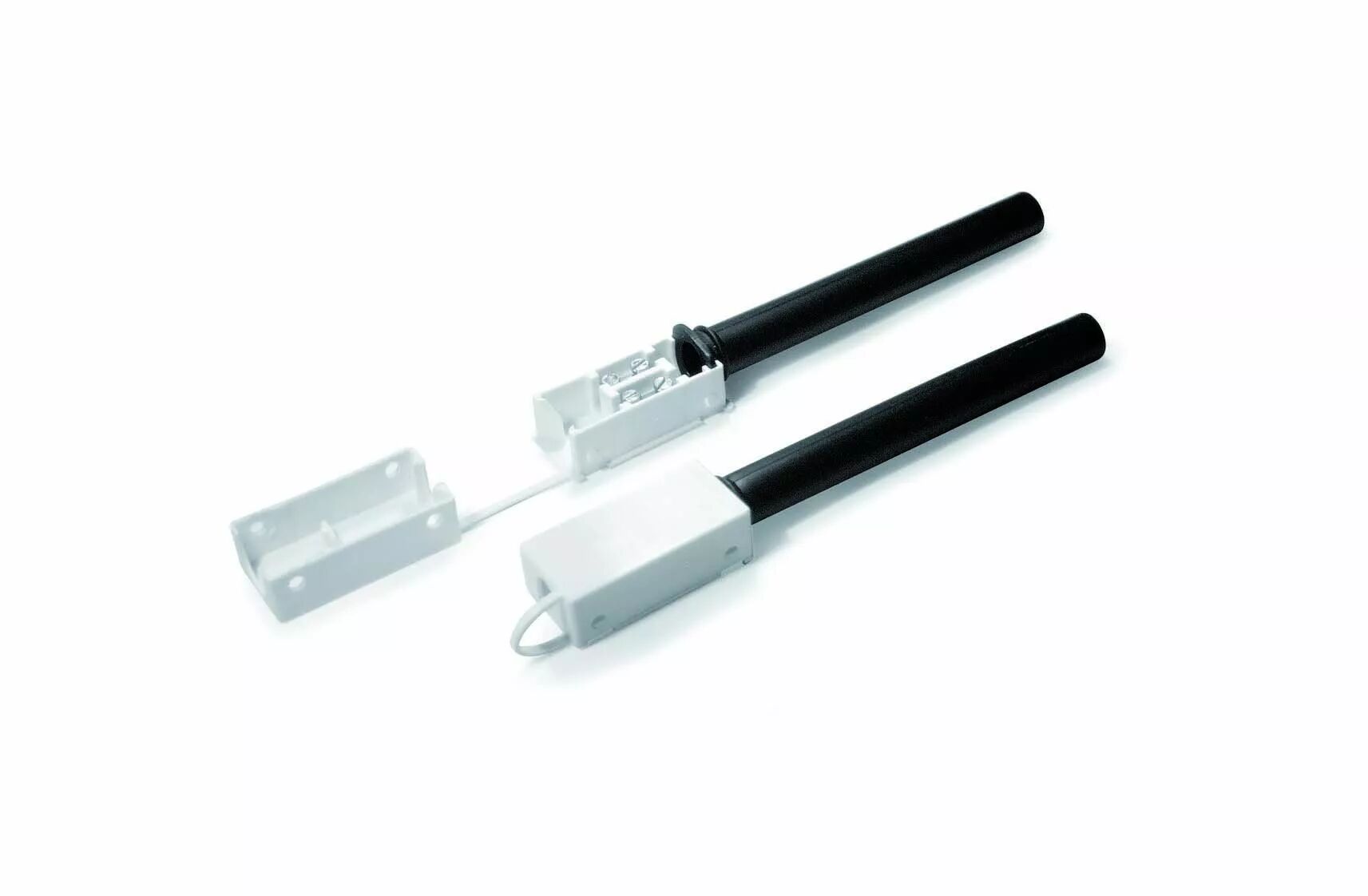

Le boîtier Orbitec ACC 1184 forme une enveloppe isolante de classe II autour d'une connexion à deux pôles. Le bornier amovible facilite l'accès aux raccordements avant fermeture.
Le manchon recouvre les deux conducteurs à simple isolation provenant de l'installation. Le côté opposé maintient un câble méplat de luminaire.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142502
- Référence Orbitec complémentaire : ACC 1184
- Type : Boîtier de connexion bipolaire
- Couleur : Blanc
- Composition : Boîtier, couvercle et bornier amovible
- Dimensions L x l x H : 35 x 17 x 11,5 mm
- Température d'utilisation continue : 105 °C
- Fonction isolante : Enveloppe de classe II autour de la connexion
- Manchon : 8 cm, isolation supplémentaire
- Arrivée côté manchon : 2 conducteurs simple isolation de 1,5 mm²
- Câble opposé : 1 câble méplat double isolation H03VVH2-F, 2 x 0,75 mm²
Utilisation et conseils pratiques
Comprendre l'enveloppe de classe II Le boîtier et sa fermeture réalisent une isolation supplémentaire autour de la connexion prévue. Ils ne suffisent pas à transformer à eux seuls l'ensemble d'un luminaire de classe I en classe II.
Respecter les câbles admis Le côté manchon reçoit deux conducteurs de 1,5 mm² à simple isolation. Le côté luminaire est prévu pour un seul câble méplat de 2 x 0,75 mm².
Prévoir la connexion complète Le manchon doit assurer l'isolation supplémentaire prévue jusqu'au boîtier. Le raccordement et la fermeture se réalisent hors tension, avec des câbles adaptés.
